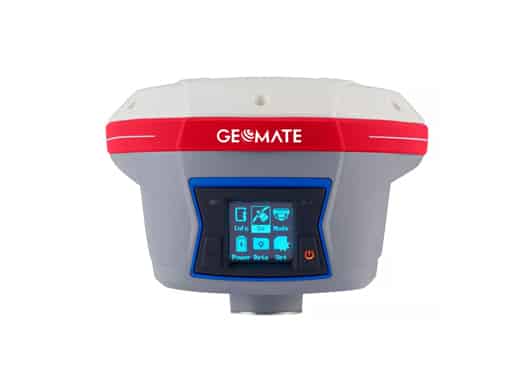

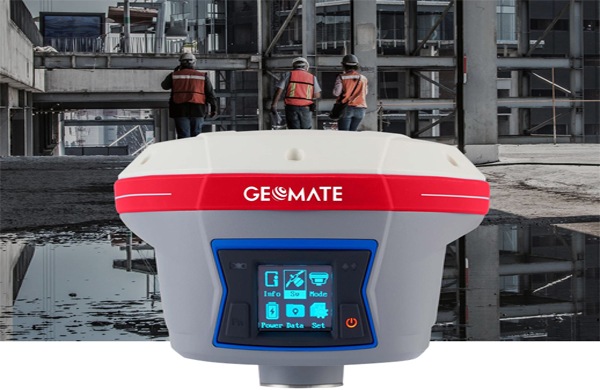

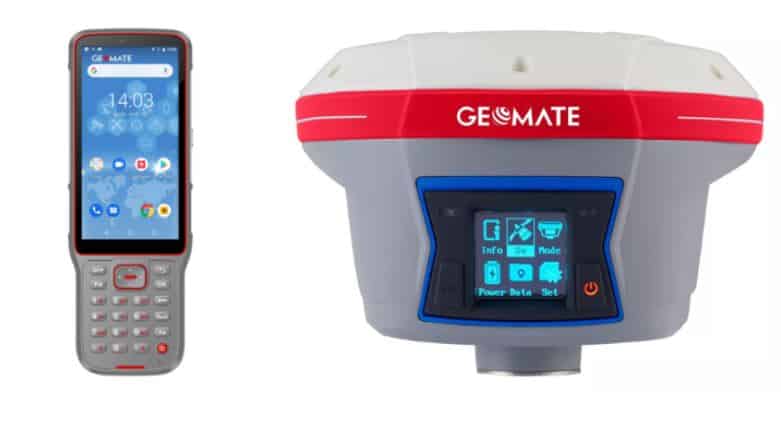

Hiệu suất đầu thu GNSS SG9

Số kênh

1608 channels

GPS

L1C/A, L2C, L2P, L5

GLONASS

L1, L2

Galileo

E1, E5a, E5b

BeiDou

B1, B2, B3

SBAS (EGNOS, WAAS, MSAS, GAGAN)

L1

QZSS

L1, L2, L5

Độ chính xác GNSS SG9

Đo động (RTK)

Ngang: 8mm +1 ppm RMS.

Đứng: 15 mm + 1 ppm RMS

Thời gian khởi tạo: < 10 s.

Độ tin cậy khởi tạo: > 99.9%

Đo động được xử lý (PPK)

Ngang: 2.5 mm + 1 ppm RMS

 Đứng:  5 mm + 1 ppm RMS

Đo tĩnh sau khi bình sai kết quả

Ngang: 2.5 mm + 0.5 ppm RMS

Đứng: 5 mm + 0.5 ppm RMS

Mã đo đặc biệt

Ngang: 0.25 m RMS

Đo đơn

Ngang: 1.5 m RMS

Đứng: 3 m RMS

Tỉ lệ định vị

Lên đến 10 Hz

T/G khởi động

Khởi tạo mới: < 45 s.

Khởi tạo lại < 10 s

Thu lại tín hiệu <1s

Bù nghiêng RTK

Sai số bù nghiêng nhỏ hơn 10 mm + độ nghiêng 0.7 mm/°

Phần Cứng

Kích thước (L x W x H)

159 mm x 150 mm x 110 mm (6.3 in × 5.9 in × 4.3 in)

Trọng lượng

1.26 kg (2.77 lb)

Nhiệt độ

Vận hành: -40°C to +65°C

Bảo quản: -40°C to +85°C

Độ ẩm

100%

Bảo vệ xâm nhập

Chống nước và chống bụi IP68

Chống va đập

Vẫn họat động khi rơi ở độ cao 2m

Cảm biến độ nghiêng

IMU không cần hiệu chuẩn

Không bị ảnh hưởng bởi nhiễu từ

Cân bằng bọt thủy

Bảng điều khiển phía trước

4 đèn LED,màn hình OLED 1.46''

Giao tiếp

Modem mạng

Tích hợp 4G modem

LTE (FDD): B1,B2,B3,B4,B5,B7,B8,B20 DC-HSPA+/HSPA+/HSPA/UMTS:

B1, B2, B5, B8

EDGE/GPRS/GSM

850/900/1800/1900MHz

Wi-Fi

802.11 b/g/n, chế độ điểm truy cập

Bluetooth®

V4.1

Cổng

1 x 7- pin LEMO (nguồn điện bên ngoài, RS- 232

1 x Cổng USB Type-C (tải xuống dữ liệu, cập nhật chương trình)

1 x Cổng ăng ten UHF (TNC female)

UHF radio

Tiêu chuẩn nội bộ Rx/Tx: 410 - 470 Công suất phát: 0.5 W to 2W

Giao thức:Transparent, TT450, SATEL3AS

Tốc độ liên kết: 9600 bps đến 19200bps

Phạm vi: Thông thường 3 km đến 5 km

Định dạng

RTCM 2.x, RTCM 3.x, CMR, CMR+,

SCMRX input and output HCN, HRC, RINEX2.11, 3.02

NMEA 0183 output

NTRIP Client, NTRIP Caster

Lưu trữ dữ liệu

Bộ nhớ trong 32 GB

Nguồn điện

Điện năng tiêu thụ

5 W (tùy thuộc vào cài đặt của người dùng)ủa người dùng)

Dung lượng pin

2 x 3400 mAh có thể thay thế, 7.4 V ời 6,600 mAh, 7.2 V

Thời gian hoạt động cho máy

Thu nhận UHF (0.5 W): 5 h đến 8 h

Chỉ nhận dữ liệu di động: up đến 9 h Đo tĩnh: lên đến 10 h

Đầu vào nguồn bên ngoài

9 V DC đến 28 V DC
