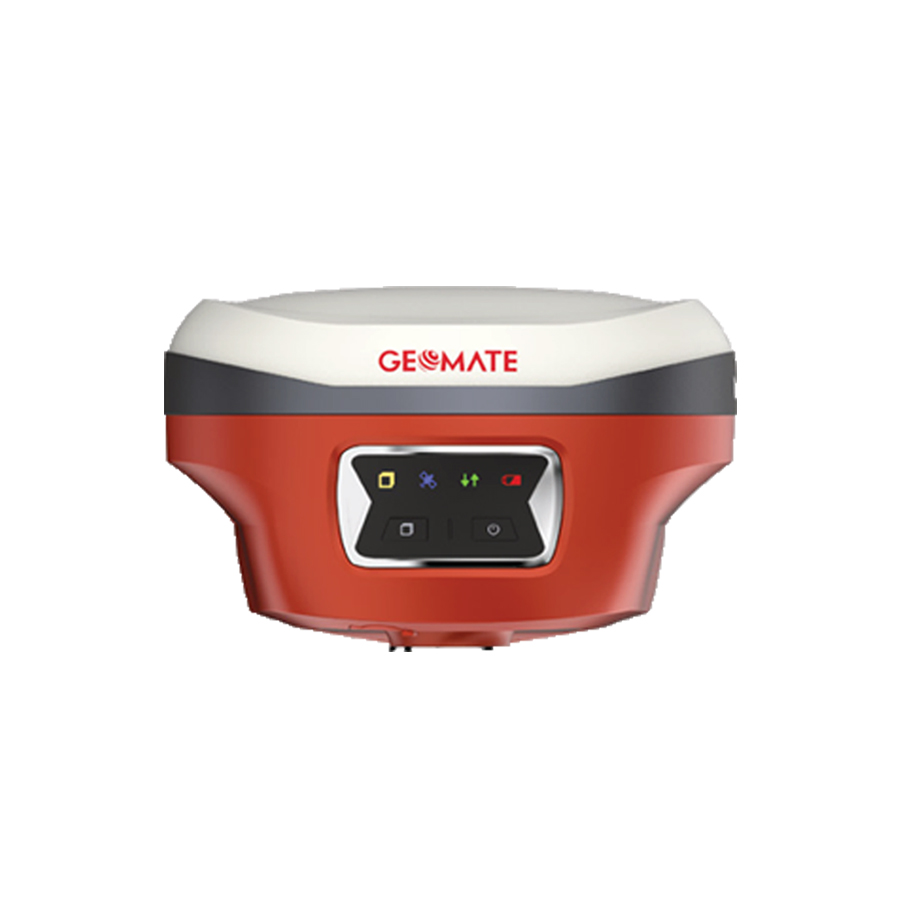

Máy định vị GPS RTK Geomate SG6L

Mô tả

GNSS SG6L cung cấp cho các chuyên gia khảo sát và nhà thầu xây dựng những khả năng mạnh mẽ, bao gồm định vị trực quan, khảo sát trực quan và đo laser, cho phép thu thập dữ liệu và định vị hiệu quả, theo thời gian thực. Được thiết kế như một máy RTK GNSS laser bỏ túi, SG6L nhỏ gọn, chắc chắn và bền bỉ. Được chế tạo tỉ mỉ tại Singapore, SG6L được hỗ trợ bởi cam kết về chất lượng và độ chính xác của GeoMate, trở thành đối tác đáng tin cậy để thực hiện mọi nhiệm vụ khảo sát và là công cụ lý tưởng cho các nhà khảo sát luôn hướng đến sự xuất sắc trong các dự án của họ.

THÔNG SỐ KỸ THUẬT

Hiệu suất đầu thu GNSS SG6L
Số kênh	1608 channels
GPS	L1C/A, L2C, L2P(Y), L5
GLONASS	L1, L2, L3*
Galileo	E1, E5a, E5b, E6*
BeiDou	B1I, B2I, B3I, B1C, B2a, B2b*
QZSS	L1C/A, L1C, L2C, L5
NavIC/IRNSS	L5
PPP	B2b-PPP, E6B-HAS
SBAS	EGNOS (L1, L5*)
Độ chính xác
Đo động thời gian thực (RTK)	Ngang: 8mm +1 ppm RMS I Đứng: 15 mm + 1 ppm RMS Thời gian khởi tạo: < 10 s. Độ tin cậy khởi tạo: > 99.9%
Đo động được xử lý	Đứng: 5 mm + 1 ppm RMS Hỗ trợ PCảPP-B2b, E6B
PPP	HAS Ngang: 10 cm \| Đứng: 20 cm
Đo tĩnh sau xử lý	Ngang: 2.5 mm + 0.5 ppm RMS Đứng: 5 mm + 0.5 ppm RMS
Mã đo đặc biệt	Ngang: 0.4 m RMS \| Đứng: 0.8 m RMS
Đo đơn	Ngang: 1.5 m RMS \| Đứng: 2.5 m RMS
Đo tìm điểm	H: 8 mm + 1 ppm RMS; V: 15 mm + 1 ppm RMS
Tỉ lệ định vị	1 Hz, 5 Hz và 10 Hz
T/G khởi động	Khởi động mới: < 45 s. Khởi động lại < 10 s
Tốc độ tính IMU	200 Hz
Góc IMU	0-60°
RTK tilt-compensated	Sai số theo phương ngang khi sào đo nghiêng nhỏ hơn 8 mm + 0.7 mm/° tilt
Phần Cứng
Kích thước (L x W x H)	Φ133 mm x 90 mm (Φ5.24 in × 3.54 in)
Trọng lượng	0.8kg (1.76 lb)
Nút điều khiển	4 đèn LED, 2 Button
Cảm biến	IMU không cần hiệu chuẩn để bù nghiêng sào đo. Không bị ảnh hưởng bởi nhiễu từ tính.
Môi trường	Vận hành: -40°C to +65°C (-40°F to +149°F) Bảo quản: -40°C to +85°C (-40°F to +185°F)
Độ ẩm	100% không ngưng tụ
Tiêu chuẩn bảo vệ	IP68 (theo tiêu chuẩn IEC 60529)
Chống va đập	Vẫn họat động khi rơi ở độ cao 2m
Chống thấm và thoáng khí	Ngăn chặn hơi nước xâm nhập kể cả trong môi trường khắc nghiệt

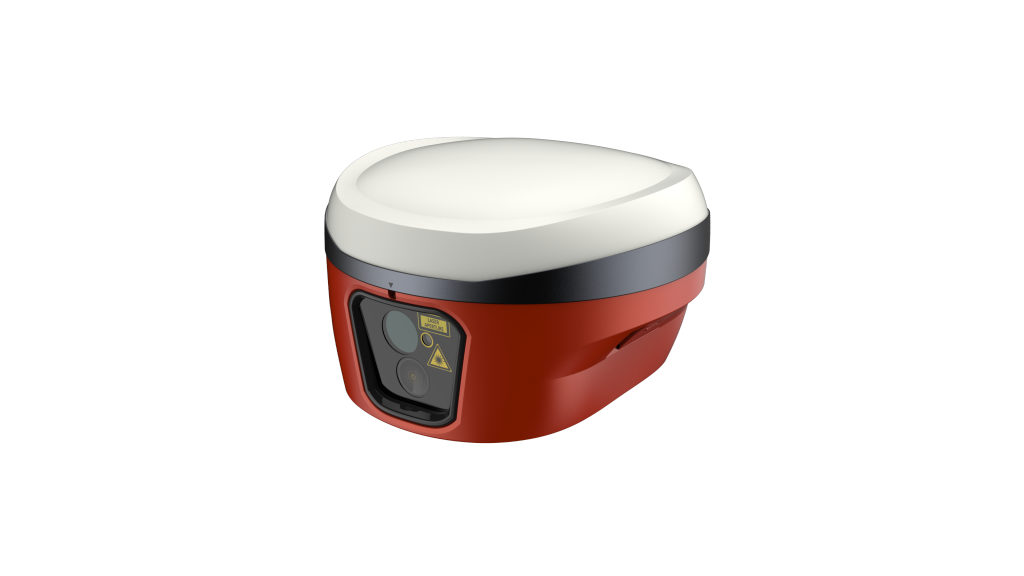

Cảm biến Laser hỗ trợ (Laser Sensor)
Độ chính xác laser	2cm trong phạm vi 5m; 3cm trong phạm vi 10m
Phạm vi đo laser	Lên tới 100m
Kích thước tia	2mm
Loại Laser	Class 3R, tia xanh

Giao tiếp
Wi-Fi	802.11 b/g/n, chế độ điểm truy cập
Bluetooth®	V4.2
Cổng Port	1 x USB Type-C port (nguồn điện, tải dữ liệu, cập nhật chương trình) 1 x UHF Cổng ăng ten.
UHF radio	Tiêu chuẩn nội bộ Rx/Tx: 410 - 470 MHz. Công suất phát: 0.5 W, 1 W. Giao thức: Transparent, TT450, Satel(6) Tốc độ liên kết: 9600 bps đến 19200 bps Phạm vi: Thông thường là 3 km,có thể lên tới 8km trong điều kiện lý tưởng.
Định dạng	RTCM 2.x, RTCM 3.x, CMR input / output RINEX 2.11, 3.02 NMEA 0183 output NTRIP Client, NTRIP Caster
Dung lượng bộ nhớ	8 GB tốc độ cao
Nguồn điện
Công suất tiêu thụ	UHF/ 4G RTK Rover không camera: 2.4 W UHF RTK Base không camera:4.3 W Stakeout trực quan: 4.2 W
Pin Li-ion	Pin Li-on tích hợp sẵn trong máy.
Thời gian hoạt động	UHF/ 4G RTK Rover không camera :16.5 h Đo tìm điểm lên tới 9.5 h UHF RTK Base: up to 10 h; Đo tĩnh : 22 h UHF RTK Base: Lên tới 10.5 h Đo tĩnh lên tới 25 h
Đầu vào	5 V / 2 A
Cameras
Cảm biến Pixels	l2 camera kép & 8 MP
Góc nhìn	91°
Tốc độ	30 fps
Tính năng	Phần mềm hỗ trợ điều hướng trực quan. stakeout trực quan và đo đạc laser.
Tuân thủ pháp luật và các quy định
Tiêu chuẩn quốc tế đỏ	RED 2014/53/EU、IEC 62368-1、FCC PART 15、 IEC 62133-2、UN38.3
